桁架：一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度。

　　桁架是由一些用直桿組成的三角形框構成的幾何形狀不變的結構物。桿件間的結合點稱為節點(或結點)。根據組成桁架桿件的軸線和所受外力的分布情況，桁架可分為平面桁架和空間桁架。屋架或橋梁等空間結構是由一系列互相平行的平面桁架所組成。若它們主要承受的是平面載荷，可簡化為平面桁架來計算。

　　平面桁架

　　組成桁架的桿件的軸線和所受外力都在同一平面上。平面桁架可視為在一個基本的三角形框上添加桿件構成的。每添加兩個桿，須形成一個新節點才能使結構的幾何形狀保持不變。這種能保持幾何堅固性的桁架叫作無余桿(或叫無冗桿)桁架。如果只添加桿件而不增加節點，就不能保持桁架的幾何堅固性，這種桁架叫作有余桿(或叫有冗桿)桁架。

　　分析靜定平面桁架的受力情況有以下兩種方法：

　?、俳孛娣?/p>

　　②節點法

　?、埯溈怂鬼f-克雷莫納法

　　空間桁架

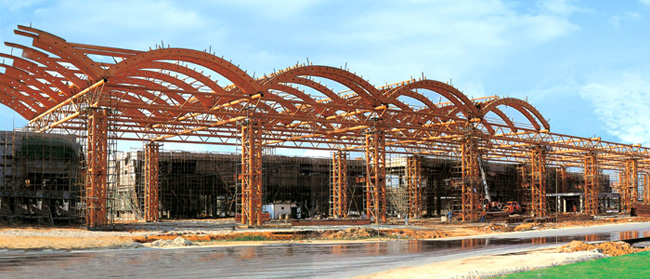

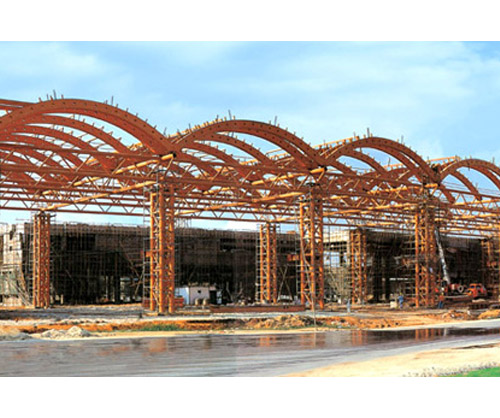

　　組成桁架各桿件的軸線和所受外力不在同一平面上。在工程上，有些空間桁架不能簡化為平面桁架來處理，如網架結構。塔架、起重機構架等?？臻g桁架的節點為光滑球鉸結點，桿件軸線都通過聯結點的球鉸中心并可繞球鉸中心的任意軸線轉動。每個節點在空間有三個自由度。節點和桿件數的關系為W=3j－n，W>0為幾何可變桁架，W=0為幾何不變且無多余約束的空間桁架?？臻g桁架和平面桁架一樣，可用部分截割法和節點法求出桁架內所有桿件所受的內力。部分截割法則是利用空間任意力系的六個平衡條件求出各桿的內力。節點法是截取節點為隔離體，利用每個節點所受的空間匯交力系的三個平衡條件，求出各桿的內力。
